一、概述
本產品是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示及操控裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、智能語音提示、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、溫度控制、加熱器斷線報警指示、超溫報警指示、遠方/就地、分合閘、儲能、照明操作等多功能于一體，該產品以一體化布局配套裝備于開關柜，簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
二、功能及特點
斷路器狀態顯示。
手車位置顯示。
接地開關位置顯示。
彈簧儲能顯示。
溫濕度顯示、控制及指示。
加熱、降溫控制功能。
三相帶電及閉鎖指示。
智能防誤語音提示功能。
柜內照明、遠方/就地、儲能、分合閘操作功能。
三、電氣參數
工作電源：AC 220V/110V±10％，50Hz；DC 220V/110V，紋波系數不大于5％。
溫控電源：AC 220V±10％ ，50Hz。
溫濕度傳感器路數：溫濕度一體（2路）
測溫范圍：-40℃～123℃ 測溫精度：±0.5℃ 響應時間：≤5s
測濕范圍：0％～100RH％ 測濕精度：±4.5 RH％ 響應時間：≤3s
LED啟輝電壓：額定相電壓×0.15～0.65；高壓帶電閉鎖啟動電壓：額定相電壓×0.65
四、工作原理簡介

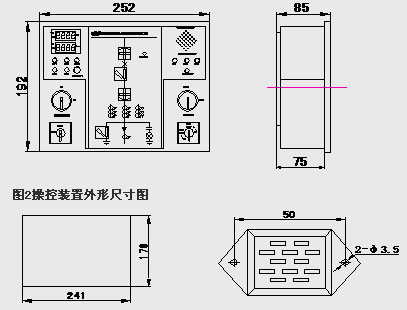

五、裝置外形尺寸及安裝方式(單位：mm)
圖3操控裝置開屏尺寸圖 圖4 傳感器安裝尺寸圖

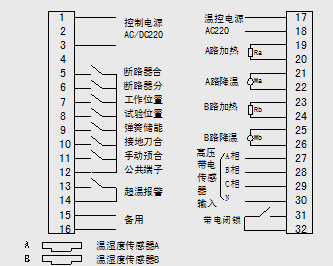

六、裝置接線示意圖
圖5 裝置接線示意圖
七、訂貨須知
請告知系統電壓等級。
請告知是否需要操控開關以及開關種類、數量。
請告知是否需要加配加熱器。
請?zhí)峁┮淮蜗到y(tǒng)圖。
請?zhí)峁貪穸葌鞲衅鞯呐渚€長度。
